一、產品簡介 （注∶ 以大眾捷達為例）（不同車型功能配置參數以實際為主）

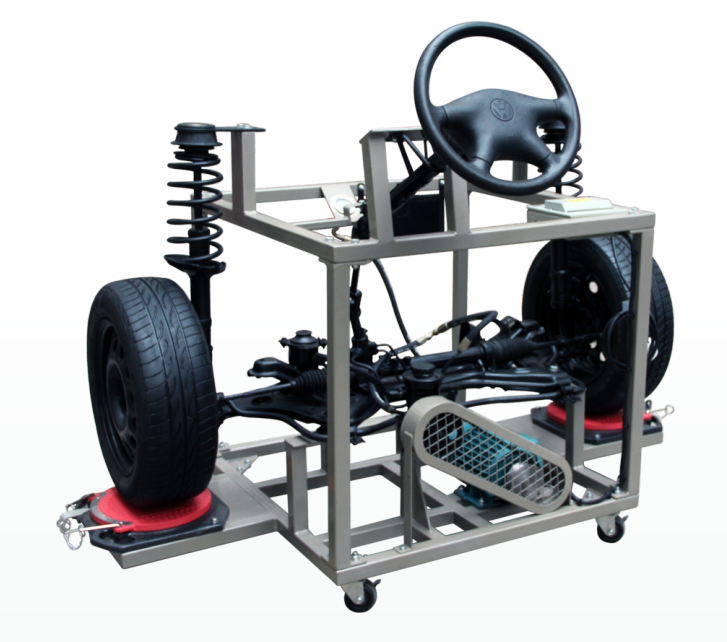

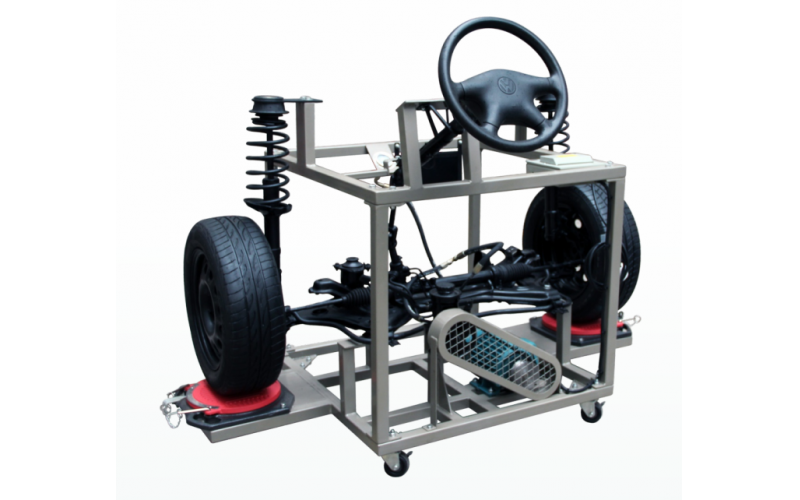

該設備采用大眾捷達汽車前橋總成為基礎，全面展示了動力轉向系統、前橋懸架系統的組成結構和工作過程。適用于中高等職業學校和培訓機構對汽車動力轉向、前橋懸架理論與維修實訓教學需要，完全滿足對汽車前橋系統結構展示、工作模擬、拆裝實訓等教學功能。

二、功能特點

1.真實可運行的汽車轉向系統和前橋懸架部件，充分展示動力轉向與獨立懸架的組成結構。

2.由三相電機做動力源帶動助力泵工作，操縱方向盤，真實演示汽車動力轉向的工作過程。

3. 實訓臺安裝有壓力表，實時顯示轉向的助力油壓的參數變化。

4.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、技術參數

1.外形尺寸∶1700X900X1100mm（長X寬X高）

2.外接電源∶AC 380V±10%（三相四線）50Hz

3.工作溫度∶-40C°~+50Co°

4.油壓表∶0-100kg/psi

四、基本配置 （每臺）

前橋懸掛機構，方向盤、轉向柱、萬向節、方向機、轉向拉桿、助力泵、車輪、油壓表、三相異步電動機、三相漏電保護開關、移動臺架 （帶自鎖腳）
