產品簡介

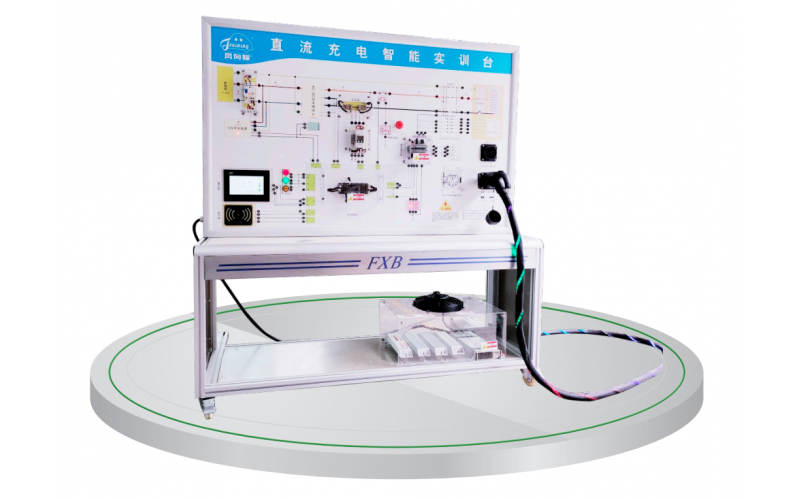

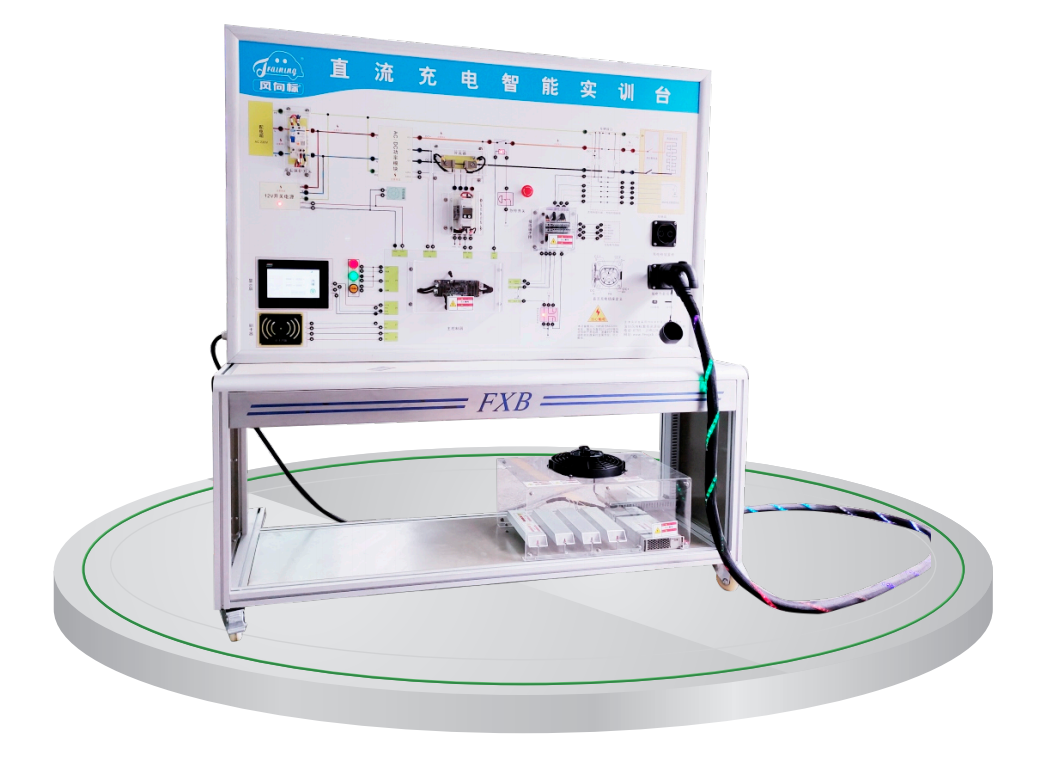

選用7KW國標直流充電樁研發，經過透明化展示，將充電樁控制系統實物真實呈現在實訓臺面板上。通過和電路原理圖相互對應，凸顯直流充電樁核心零部件之間的連接控制關系;可進行插電式電動汽車充電系統結構認知教學，及充電系統常見故障檢測診斷教學;實驗臺系統集成充電樁特性測試功能，可測量充電機的輸出電壓、電流、功率，充電機的電能等參數培養學員對直流充電樁充電樁研發調試、功能測試和售后維修能力。

產品特點

1.在國標直流充電系統的基礎上，將電路平面化，關鍵信號均能進行測量，關鍵元件和電路均可以設置故障;

2.系統配集成7寸觸摸顯示屏，用戶可通過顯示屏界面控制進行參數設置，充電方式選擇及充電參數顯示;

3.通過大功率鋁殼電阻模擬動力電池包負載進行充電，充電樁不接入車輛也可實現正常充電過程;

4.具備故障查詢功能，通過充電樁圖標綠色和紅色狀態體現充電樁故障狀態;

5.配備安卓+Windows雙模故障設置系統;

實訓項目

直流充電過程報文數據的讀取和分析

直流充電系統組成及工作原理學習

直流充電系統故障檢測與維修

直流充電系統充電過程學習

直流充電系統與車輛握手過程學習

配套資源∶ 實訓指導書，PPT課件，教學軟件/視頻，3D動畫資源。
